砂輪從烘箱生產(chǎn)出來之后，就重新進入一個充滿水汽的環(huán)境中，直到它被消耗掉。砂輪的一生，是一個不斷面對水汽的一生，也是一個與水不斷搏斗的一生。而砂輪廠家所深為頭疼的性能衰減莫不和它息息相關。但到底是怎么一回事呢？
       先來看看砂輪的結構，見圖一。        在砂輪生產(chǎn)的上鍋混料機中，我們的砂子第一次遇見了它久候的樹脂液，開始被牢牢地包裹住，它們的感情純真得不能被任何第三者打擾。而在下鍋混料機中，其他的填料、樹脂粉、活性添加劑（請給予這個組份以更加加倍的重視）以及染料，在這里均勻混合，然后靜候上鍋里公主和王子的降臨。
       一旦上鍋的樹脂液和砂子降臨，下鍋的組份將均勻地包覆在他們的周圍。上鍋中不能加入任何其他組份，就在于，任何其他組分在上鍋中的加入，都會影響物料的均勻分布，產(chǎn)生潛在應力，為砂輪以后的扭曲變形埋下伏筆。這是一個原則，不可以突破。如果混料有問題，那應該尋找其他的解決方法，這個投料順序流程還是應該堅守的。
       樹脂液對砂子的包裹，是沒有化學鍵的，是純粹的物理固化包裹。因此，如果能適當?shù)匾耘悸?lián)劑處理砂子，就能在樹脂液和砂子之間產(chǎn)生一些化學結合，應該能提高他們的結合強度。既然兩者是物理結合，強度并不高，如同童話中說的那樣，就容易出現(xiàn)第三者的插足。在這篇文章中，這個不光彩的第三者，就是水。

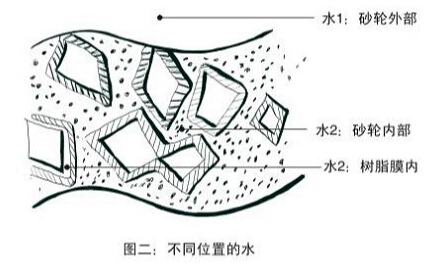

       來看看這個第三者是怎么入侵的。如圖二。        水汽慢慢從外部入侵，逐漸入侵到砂輪內(nèi)部，更入侵到樹脂液膜與砂子的縫隙之間。我們給這個水的不同階段編個號碼：砂輪外部的水是1,砂輪結構內(nèi)部的水是2,更進一步的樹脂液膜和砂子之間的水，是3.你看，果真是小三。
       水1,游離在砂輪外部，其實對砂輪的影響是微乎其微的。水2,已經(jīng)進入到砂輪內(nèi)部，砂輪空隙大，進去容易出來也容易，但作為一個通道，負面影響在逐漸加大。對砂輪危害最大的，是水3.水3潛伏在這里，在砂輪的儲存過程中，似乎看不出太大問題。但是一旦砂輪開始工作，水受熱變成水汽產(chǎn)生巨大體積膨脹，那它的破壞力是很恐怖的。它會真得像一個惡魔，摧枯拉朽般地把樹脂液膜從砂子上剝離開來。砂子快速脫落，大珠小珠落玉盤一般成為一盤散沙，這個性能的變化就是砂輪的衰減。尤其對于超薄片，這個問題尤其嚴重。這個破壞，也讓砂輪中內(nèi)在的應力釋放出來，產(chǎn)生扭曲變形，這就是砂輪的翹曲。當然，砂輪的翹曲還有別的很多原因，比如混料，比如困料，比如烘箱控制，但不在本文討論之列。
       所以解決這一類問題的方案，很重要的就是如何對付這三個水。
       水1的處理，主要是包裝和運輸，應該盡可能避免外界環(huán)境的水汽入侵。很多高端砂輪，全部塑封包裝，原因就在于此。
       水2的處理，就相對復雜了。
       具體可能的方案有：
       1、增加砂輪密實性，減少空隙，來減少砂輪的入侵；
       2、熱壓砂輪的生產(chǎn)，需要注意模壓方式；
       3、控制吸水材料的使用；
       4、選擇合適的樹脂粉和樹脂液來封閉可能的水汽入侵通道；
       5、調(diào)整固化工藝來封閉可能的水汽入侵通道；
       水汽對砂輪的破壞之嚴重，我們看看砂輪廠家的頭疼指數(shù)就知道有多大。尤其在夏天，氣候炎熱，水氣充沛，就把這個破壞力完完全全顯露出來。砂輪扭曲嚴重，砂輪性能急劇衰減，客戶的投訴堆積在辦公桌上，莫名的悲傷涌在心頭。難道在冬天砂輪的質(zhì)量讓人暖暖的，到了夏天卻讓人心理拔涼拔涼的？是的，這就是我們在討論的這個第三者發(fā)揮的作用，尤其是水3.
       樹脂液膜和砂子的縫隙是很狹小的，第三者本不應該容易進入。但現(xiàn)實是它的確進入了，并且產(chǎn)生了大面積的破壞。里面的奧秘在于：砂子表面的樹脂液膜在吸引這個第三者。目前國內(nèi)的樹脂液普遍吸潮嚴重，即使在如此狹小的縫隙里，它也能吸引水2變成了水3.順便插播一下廣告的是，我已經(jīng)為之奮斗了12年之久的美國瀚森的酚醛樹脂工廠在鎮(zhèn)江投產(chǎn)了，這個問題有望得到本質(zhì)性改善。
       解決水3的可能方案有：
       1、首先必須使用不吸潮的樹脂液；
       2、選擇合適的樹脂液，使砂子表面的包覆膜完整；
       3、緩慢降溫，避免樹脂液膜產(chǎn)生裂縫；
       4、其他方案見水2的解決方案。
       衰減問題是如此復雜，影響的因素又是如此之多，可以不斷改善卻沒有終結。然而，市場如此寒冷，在產(chǎn)品價格一降再降的情況下，你還能怎么降價呢？除了提高品質(zhì)，產(chǎn)品細分化、專業(yè)化，你還有別的道路可以走嗎？
       如果你已經(jīng)把衰減問題解決得不錯了，那么我們就可以好好討論該在里面使用什么樣的好材料，來進一步提高砂輪的性能了。那個時候，筆者特別提醒各位關注的活性添加劑，由于在砂輪磨削時產(chǎn)生大量的化學作用，會使你的砂輪性能如虎添翼，切削比提高30-40%不是夢想。但如果配方結構不合理，衰減嚴重，最短板很短，那么你加入什么能充分發(fā)揮作用呢？所以，有些基礎工作是必須要做好的。認真對待水分這個第三者，就是個大課題。（文/楊清田供稿 上海羅得新材料科技有限公司）
