1.堆積、陶瓷組合磨料及其特點

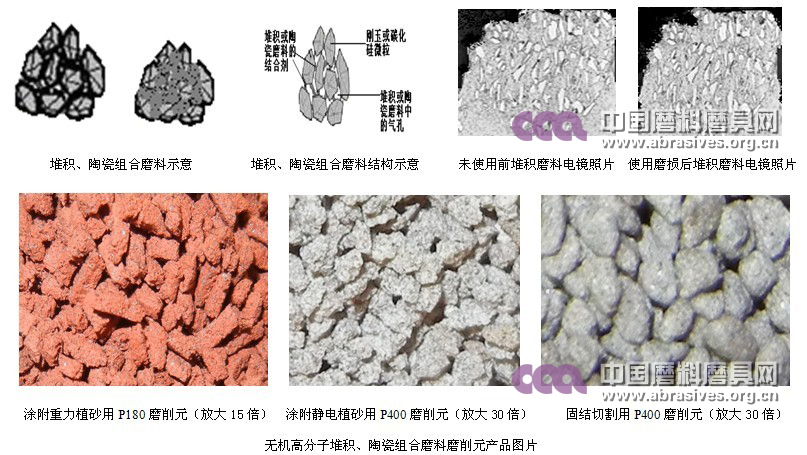

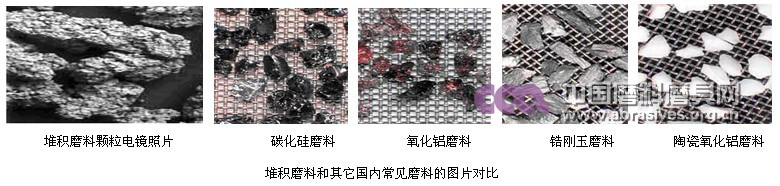

　直觀上了解對比一下常見磨料和堆積、陶瓷組合磨料：

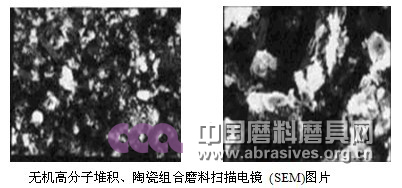

堆積、陶瓷組合磨料簡介：

備注：無機高分子堆積、陶瓷組合磨料P180是指無機高分子結合劑和180﹟剛玉或碳化硅組成的磨削元，其它相似。
由以上可知，堆積、陶瓷組合磨料產品是在一種先進理念指導下，以一種特殊設計的磨料團，這種磨料比普通磨料外觀更粗糙，每顆磨料團都是由大量更小的氧 化鋁或碳化硅磨粒粘結而成。使用中，根據不同的應用環境，不同的磨削對象和要求，在各自不同針對專業設計的磨料團，在相應磨削力的作用下，磨損的小磨粒不 斷脫落，露出新的未用的磨粒，從而達到一種最佳的磨削效果。

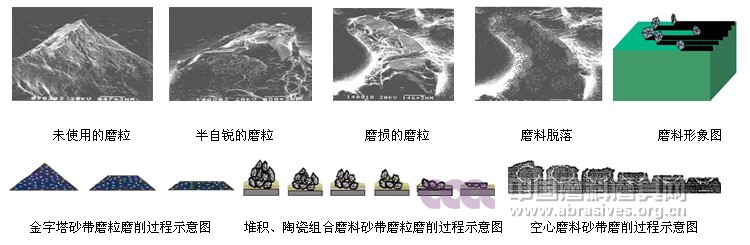

　　對比一下剛玉磨料和堆積、陶瓷組合類的磨料的磨削過程：

堆積、陶瓷組合類的磨料的特點：

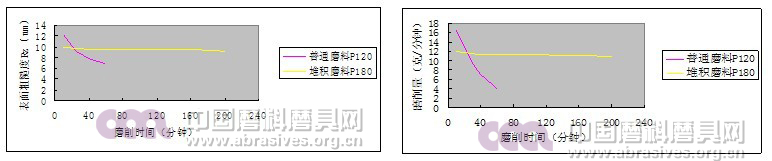

　　以下是120﹟普通剛玉磨料和以無機高分子結合劑及180﹟普通剛玉磨料制成的46﹟磨粒（這里權且稱為P180，有關無機高分子堆積、陶瓷組合磨料的粒度的概念，我們將在以后專門來談）都以靜電植砂的方式生產的涂附磨具的對比試驗

由剛玉磨料和堆積、陶瓷組合類磨料的磨削過程示意圖和以上的磨削對比試驗可知：這樣的堆積、陶瓷組合磨料產品的特點是：一致性的磨除率，因為不斷有新 的切削刃產生，更有一致的粗糙度；磨料團中的磨料變化很小，堆積磨料產品有更多的磨料儲備，所以有更長的使用壽命；更大的磨削量。
　　2.幾個問題：
　　要想真正了解無機高分子堆積、陶瓷組合磨料，我們不妨再對比一下剛玉磨料與其它優秀磨料的使用及性能特點，看我們能得到什么樣的啟示：
　　鋯剛玉：
　　鋯剛玉工作原理：氧化鋁/氧化鋯在共晶體中，氧化鋯被氧化鋁包圍，在磨削時，溫度升高，氧化鋁變軟，氧化鋯膨脹、分裂，形成很強的自銳能力， 磨削性好。堆積磨料似乎和它有相似的地方，在這里，溫度升高是關鍵。因此，如果磨削壓力不夠，溫度不夠高，就無法體現鋯剛玉的特性，使用效果反而不佳。鋯 剛玉供應商有圣戈班（鋯剛玉的發明者）和太巴克等。
　　陶瓷剛玉（SG磨料）：
　　陶瓷剛玉是由很多氧化鋁小晶體組成，＜1μ，它的關鍵就是單晶體要小；它通過一種工藝使生產出的每顆磨粒中含有成千上萬個微小結晶。每顆陶瓷 磨粒的微觀結構，使它能自銳，持續地露出新的、鋒利的切削刃。SG磨料的生產工藝與普通氧化鋁磨料完全不同，它從亞微米級粒子出發，除去雜質，將它們燒 結，以生產出磨粒，因而SG磨料非常致密、粗糙、堅固、鋒利。同時，這些小晶體之間有共價鍵連接，若把共價鍵當成結合劑，這些共價鍵的鍵能特別大，也就是 說結合劑粘結強度特別大，故而晶體之間的把持力特別大。SG磨料磨損時，產生一個與刀具后角相似的鋒利的切削刃，因此SG磨料切削溫度較低，它比普通氧化 鋁對難磨削材料的燒傷或金相損害更少，并且可在低負荷下長時間保持鋒利，總停機時間較少，壽命更長。從這點來看，堆積磨料也具有相同的特點。因而SG磨料 的砂帶和砂盤能在難磨削材料，如航空和航天合金以及鍛鋼上進行快速切削。SG磨料這種獨特的能力提高了產量，降低了勞動成本。這樣看來SG磨料工作條件同 樣時，溫度、壓力、高磨削力更重要，使晶體一個個被破壞，達到自銳性的目的。SG磨料供應商：圣戈班（Saint-Gobain）（供應控制嚴格）、 3M（僅供固結磨具）、太巴克（特殊技術）、還有VSM、Hermes等也有生產供應。諾頓公司的Seeded Gel（SG）磨料，是諾頓公司的陶瓷氧化鋁（Ceramic Aluminum Oxide）專利產品。
　　用SG磨料、鋯剛玉、氧化鋁在相同條件應用中的效果來做一下對比
　　用上面介紹的優秀磨料和剛玉磨料在用于涂附磨具的對比，其能比普通剛玉提高3-5倍（以普通100，鋯剛玉則為207，陶瓷磨料為333）。先看下面的應用情況：

由上圖可知：磨削壓力和磨料性能的關系，曲線顯示當砂帶以29m/s的帶速磨削鉻鎳鐵合金時，SG磨料、鋯剛玉和氧化鋁的工作情況。當磨削壓力增加 時，金屬的磨除量都增加，但在三者中，以SG 磨料的金屬磨除量提高最多，在各種壓力下的總磨削量最高。這表明，SG磨料在高磨削壓力下優于其它磨料。

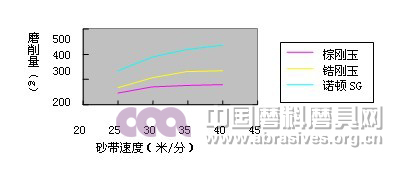

由上圖可知：砂帶速度與SG磨料、鋯剛玉和氧化鋁產品切削典型合金的磨除量的關系顯示。影響產品磨削性能的另一個因素是砂帶速度，曲線表明：SG磨料砂帶在各種速度下金屬磨除量都最多，而且砂帶速度越高，SG磨料產品表現越好。

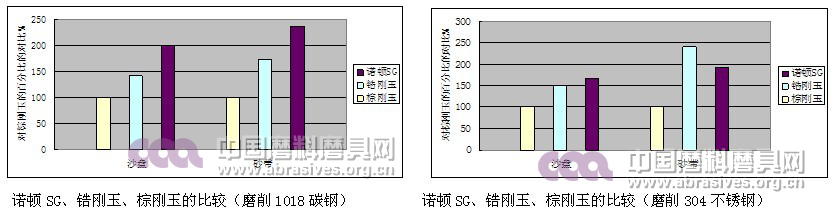

　　用SG磨料、鋯剛玉、氧化鋁再在相同條件不同類產品來看一下它們其它方面的區別：

SG磨料的涂附磨具產品特別適用于難磨金屬，如對超鋼（比如鉻鎳鐵合金、耐高熱鎳基合金等）、工具鋼、鍛鋼、碳鋼和低碳鋼、灰鐵、鑄鐵、可鍛鑄鐵、青 銅、鎂、黃銅和鋁合金等的磨削，具有極好的磨削性能，優于其它磨料產品。但其它的如鈦合金等難磨金屬沒有列出，而磨削鈦合金、不銹鋼的最好的選擇是鋯剛玉 或碳化硅產品，鋯剛玉產品最適合大多數不銹鋼。在磨削不同金屬時，當磨削碳鋼或低碳鋼時，推薦采用SG磨料。對這些鋼材，采用SG磨料和鋯剛玉兩種產品用 于手持工具磨削進行比較，SG是最好的。
　　另外，在磨削工具鋼和鍛鋼時，比較SG磨料和鋯剛玉產品。超鋼磨削清楚地顯示SG產品更優越。對于灰鐵、鑄鐵或可鍛鑄鐵，經過測試比較，SG或鋯剛玉產品似乎沒有明顯地優劣。對黃銅、青銅和鎂，首選SG磨料。
　　從以上幾個問題來看：即使再優秀的磨料，它都有自己使用的領域和條件；當這些領域或條件不存在時，那再優秀的磨料也都不能展現出它應有的性 能。既然這樣，堆積磨料是否能具備這些優秀磨料的特點？若是具備這些優秀磨料的特點，那又該如何來設計應用、如何來生產和使用這些在相應領域和條件下能展 示優秀性能的磨料？以及生產和使用這種磨料以及是否也應遵循那些規律和原則？
　　3. 無機高分子堆積、陶瓷組合磨料的磨削元在應用設計中的規律和原則：
　　人們認識自然界中的事物都是建立在一定基礎上的，無機高分子堆積、陶瓷組合磨料的磨削元在磨料磨具方面的應用也是如此，它是建立在無機高分子 結合劑的性能和傳統固結磨結合磨料理論基礎之上，簡單地說：他就是在傳統固結磨結合磨料理論基礎上融入無機高分子結合劑，以一種新的理念，為解決磨料磨具 生產應用中的一些普遍長期存在的問題從另一個角度再現一種認識。大家都知道，磨料磨具的磨削過程是以磨具的形狀為載體來實現磨料功能的，而其中的磨料基本 都是在一定粒度顆粒的層面上，如果我們把現在理解的磨料粒度變成其成百上千、甚至更多更細小的磨料粒度，再以一種科學、合理的方法把它還原成一個帶有功能 性的新磨料（或磨削元），那結果又會怎樣呢？其實，實踐驗證，這一大一小、一破一立，無形中就把磨料磨具的理論體系給拓展延伸了。關于無機高分子堆積、陶 瓷組合磨料的磨削元在應用設計中的規律和原則，它也是一個系統性的問題，在這里，我們也只是簡單介紹一下我們對它的理解和認識。
　　尋找參照物，確定應用方向和路線：

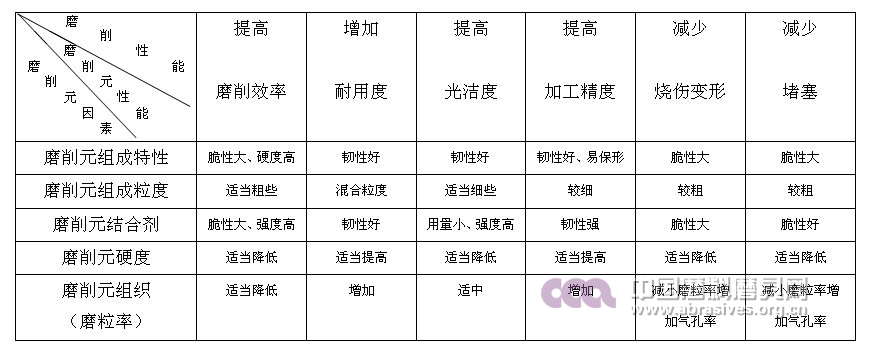

　　加工材質確定的情況下，針對材質特性確定磨削元性能與磨削性能關系

在熟悉規律的條件下掌握原則：
